[导读]:网络机柜中含有电话配线架、交换机、ODF等其他部件基本思路是:线路:电话线位于前,网线位于后,光缆中间。设备:ODF在下,交换机在中,电话配线架在上

  网络机柜中含有电话配线架、交换机、ODF等其他部件

  1基本思路是:

  线路:电话线位于前,网线位于后,光缆中间。

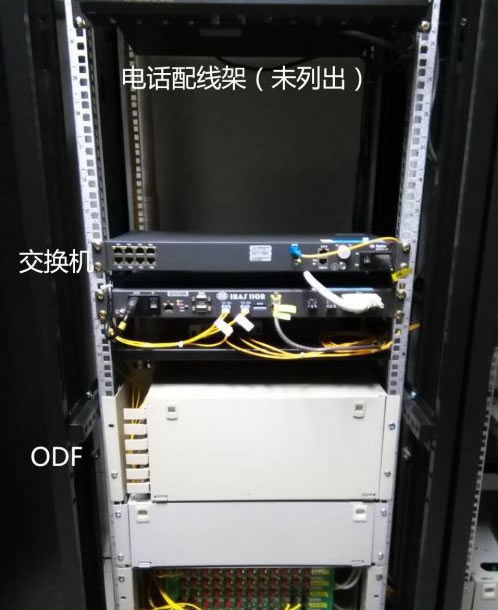

  设备:ODF在下,交换机在中,电话配线架在上

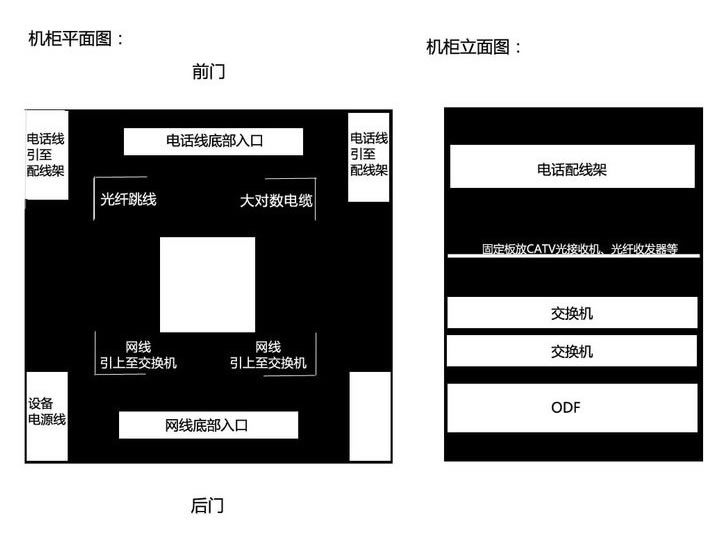

  示意图如下:

网络机柜布线效果图 网络机柜理线图
网络机柜布线效果图 网络机柜理线图

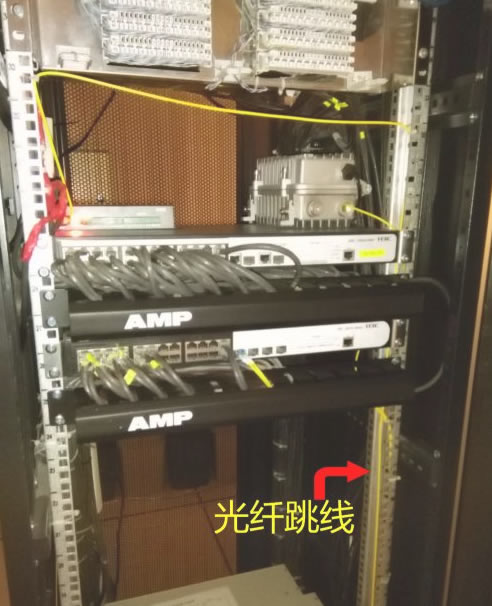

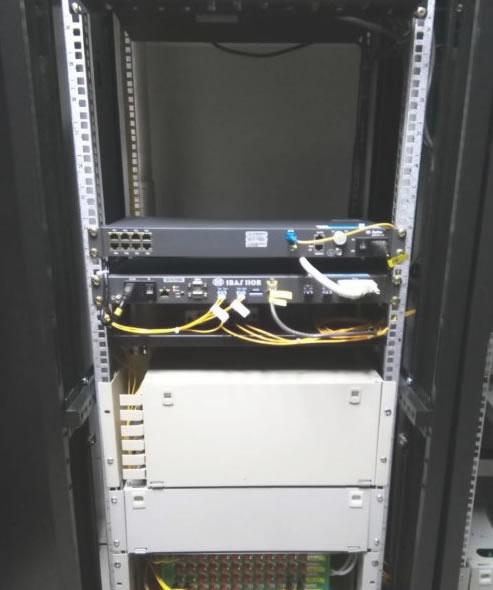

  2首先是光纤跳线位置,放于网络机柜前方右侧凹槽内,用于交换机与ODF之间互联线路

网络机柜布线效果图 网络机柜理线图

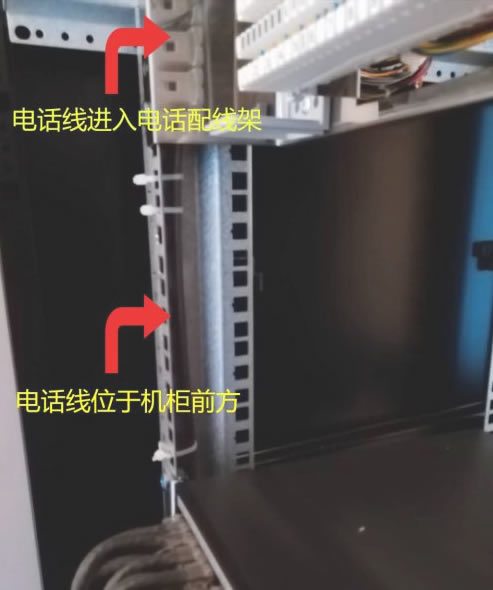

  3电话线,放于机柜前方左侧凹槽内

网络机柜布线效果图 网络机柜理线图
网络机柜布线效果图 网络机柜理线图

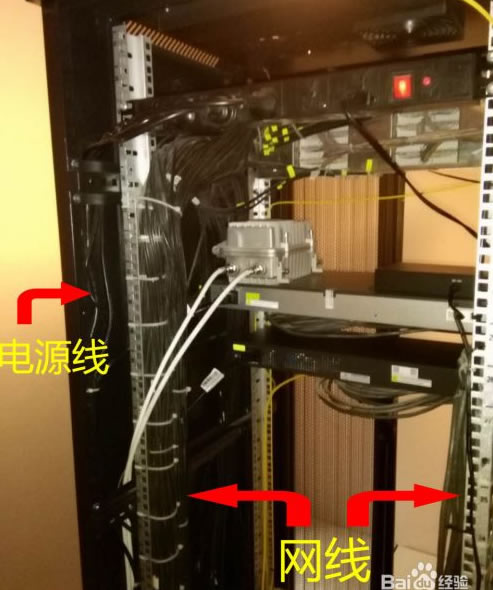

  4网线,放于机柜后方左右凹槽内。

  电源线,放于机柜后方左侧内壁上。

  此时,只有机柜后方右侧内壁未穿线,可预留。

网络机柜布线效果图 网络机柜理线图

  5自己总结,如有不足之处大家一起讨论

网络机柜布线效果图 网络机柜理线图
